为了确保汽车的性能和设计感,PMT关节臂的三维测量技术解决方案能够为汽车制造和装配过程的质量控制提供测量解决方案,操作简单而精确。


便携式三坐标测量机例如关节臂,可用于快速成型、分析车身板件或检测白车身。


无论尺寸测量、数模比对、工装调试,PMT关节臂都能提供满足所有汽车检测和建模需求的三维测量解决方案。


汽车钣金件检测的挑战

1、建标方式的选择:零件有弧度,形状特别,且本身有变形

2、零件的固定方式:零件厚度薄,强度差

3、检测方式的选择:是使用硬点检测,还是非接触式测量

解决方案

使用PMT关节臂+PolyWorks软件综合测量方案很好的解决汽车钣金件的检测。

零件的检测方式的选定

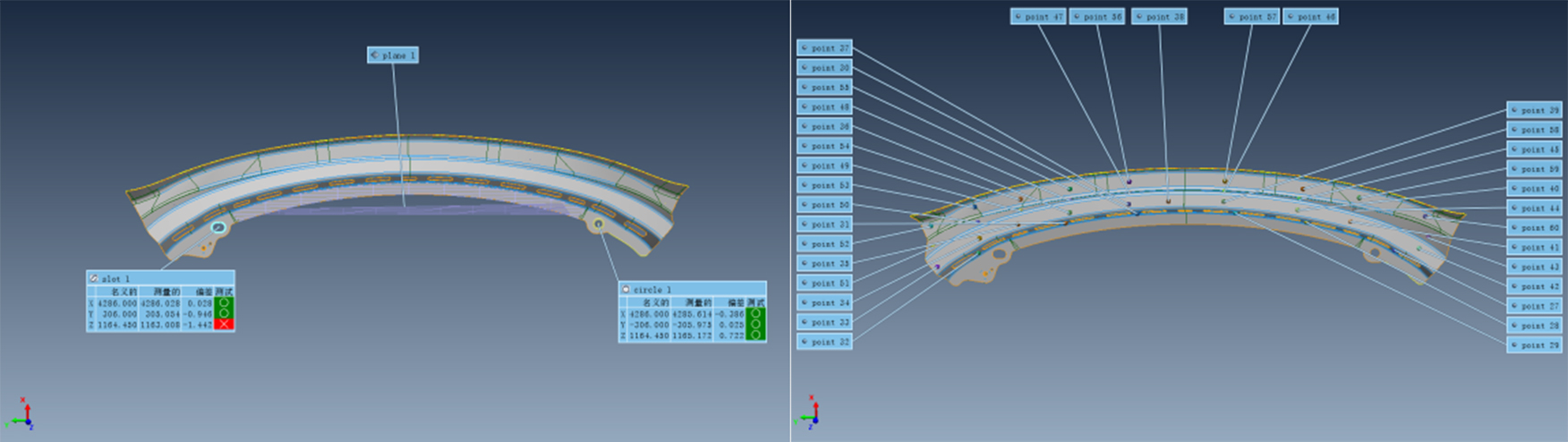

①面线点+曲面点2次迭代 如下图

原因:零件曲面多,且本身具有误差,使用2次迭代可以尽量实现测量数据的准确性与测量的可重复性。

②固定方式采用热熔胶固定

原因:不会产生应力变形,减少外力因素导致的误差。

③采用硬点与非接触式相结合

原因:硬点建标保证准确性,非接触式测量避免了硬点检测时对强度差的薄壁的挤压变形


汽车行业应用

报告导出

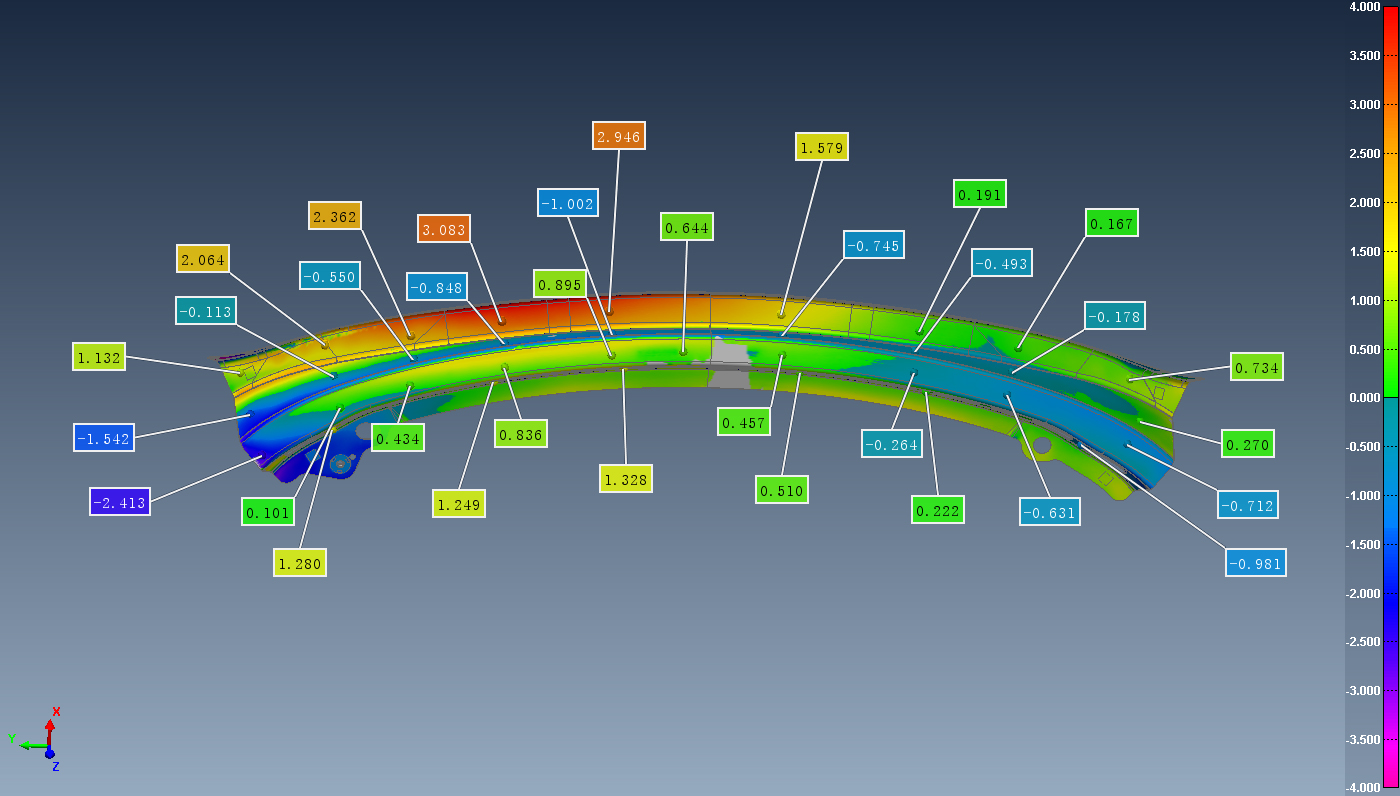

导出的报告内容如下图,检测数据与参考曲面的误差通过颜色直观显示趋势,抓取的点数据偏差直观、明了。在此次的应用中,充分展示了多种测量方式的重要性。
