编码器

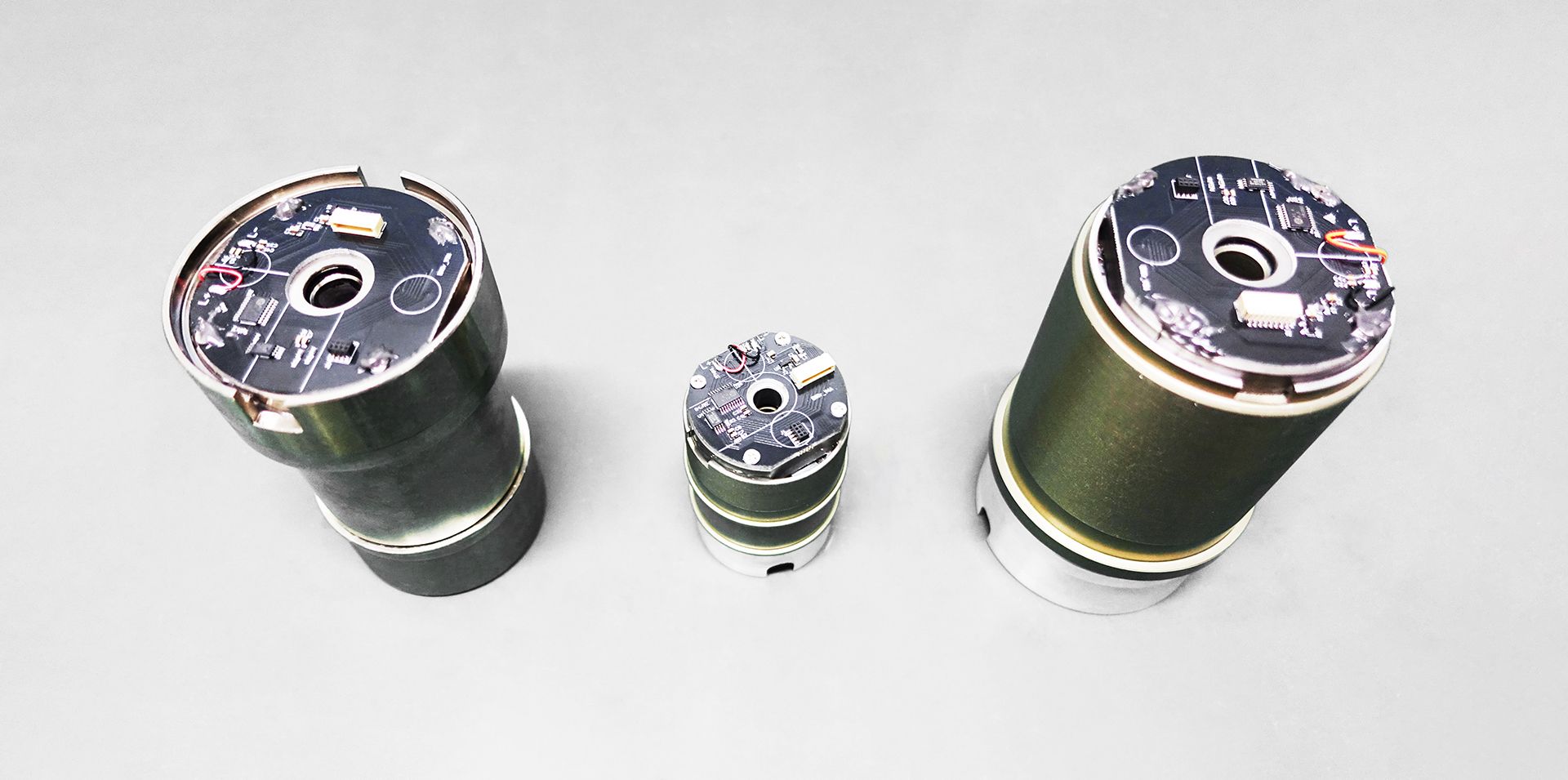

RA-1角度编码器是PMT公司为开发的高精度编码器市场而专门研发的,主要用于关节臂行业中高精度的角度测量,其精度要求在数角秒以内。


主要特性参数

输出线数(L/R)
Number of output
lines (L/R)

45000、90000、80000(另外可订做线数:
9000、18000、36000、56250、72000、112500、
144000、225000、288000、360000、450000)

参考点 Reference point

一个

准确度(Accuracy)

±5”, ±8”, ±15”

工作电压、电流
Operating voltage and current

5V±5% , 210mA

电气允许转速
Allowable electric rotating speed

120rpm

输出信号频率
Output signal frequency

最高 200KHz

电缆线长度 Cable length

1.5m (特殊长度可根据用户需要提供)

接口形式 Interface

九芯插头(轴向或径向出线)

输出信号 Output signal

TTL信号RS-422信号 正弦波信号〜1VPP

机械允许转速
Allowable mechanical rotating speed

≤10000rpm

启动扭距 Starting torque

≤0.01Nm

转动惯量 Inertia moment

20 X 10kgm

允许轴负荷
Allowable Axis load

轴向:10N    径向:10N

抗振(50~2000Hz)

≤100m/s ( IEC 60068-2-6 )


目前,高精度编码器主要应用于机床旋转工作台、机床斜接头、便携式三坐标测量机、印刷装置、望远镜等。

如有特殊应用场合,PMT技术人员会与您一起探讨技术方案,量身定制符合您的角度编码器。
